П608А
Транзисторы П608А германиевые структуры p-n-p универсальные.
Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты до 100 МГц.

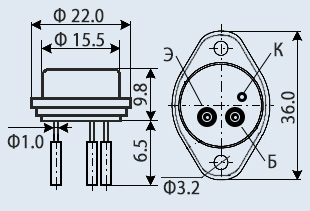

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора указан на корпусе.
Масса транзистора с жесткими выводами не более 12 г.
Технические условия: аА0.336.536 ТУ.
Основные технические характеристики транзистора П608А:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 1,5 Вт;
• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 90 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 1,5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 300 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 80... 240;
• Ск - Емкость коллекторного перехода: не более 80 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 10 Ом
