П605
Транзисторы П605 германиевые структуры p-n-p универсальные.
Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты до 30 МГц.

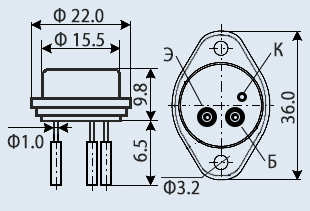

Выпускаются в металлостеклянном корпусе с гибкими (вариант 1) и жесткими (вариант 2) выводами.
Тип прибора указан на корпусе.
Масса транзистора с жесткими выводами не более 11 г, с гибкими выводами не более 12 г.
Технические условия: ЩТ3.365.014ТУ.
Основные технические характеристики транзистора П605:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 3 Вт;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 1 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1500 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 2000 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 20... 60;
• Ск - Емкость коллекторного перехода: не более 130 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
