П416Б
Транзисторы П416, П416А, П416Б германиевые сплавные p-n-p универсальные.
Предназначены для применения в усилительных и генераторных каскадах в диапазоне от длинных до коротких и ультракоротких волн, а также в импульсных каскадах радиоэлектронных устройств.

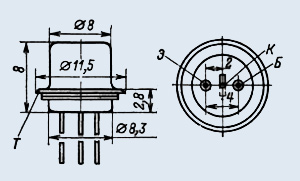

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Обозначение типа приводится на боковой поверхности корпуса.
Вывод эмиттера на буртике корпуса маркируется цветной точкой.
Масса транзистора не более 2,2 г.
Технические условия: ЩП3.365.001 ТУ.
Основные технические характеристики транзистора П416Б:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 360 мВт;
• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 80 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 25 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 90... 200;
• Ск - Емкость коллекторного перехода: не более 8 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
