КТ970А
Транзисторы КТ970А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 100...400 МГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Внутри корпуса имеется двухзвенная LС-цепь.
Тип прибора указывается на корпусе.
Масса транзистора не более 9 г.

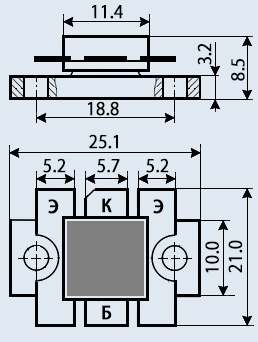

Тип корпуса: КТ-56.
Технические условия: аА0.336.461 ТУ.
Основные технические характеристики транзистора КТ970А:
• Структура транзистора: n-p-n;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 170 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 600 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 50 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 13 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 100 мА (50В);
• Ск - Емкость коллекторного перехода: не более 180 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 4 дБ;
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 400 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 25 пс
