КT967A
Транзисторы КT967A кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в линейных широкополосных усилителях мощности диапазона частот 1,5...30 МГц при напряжении литания 12,6 В.

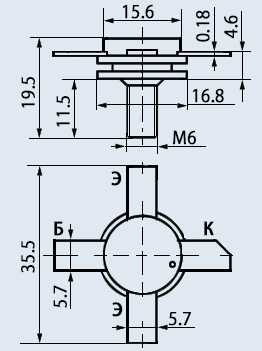

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 16 г.
Тип корпуса: КТ-19.
Технические условия: аА0.336.519 ТУ.

Основные технические характеристики транзистора КТ967А:
• Структура транзистора: n-p-n;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 100 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 180 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 36 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 20 мА (36В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 100;
• Ск - Емкость коллекторного перехода: не более 500 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 18 дБ;
• Рвых - Выходная мощность транзистора: не менее 90 Вт на частоте 30 МГц
