КТ956А
Транзисторы КТ956А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в линейных широкополосных усилителях мощности на частотах 1,5...30 МГц при напряжении питания 28 В.

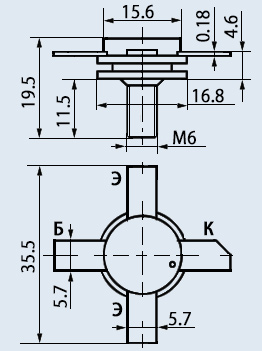

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 15 г.
Тип корпуса: КТ-19.
Технические условия: аА0.336.497 ТУ.
Основные технические характеристики транзистора КТ956А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 70 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 100 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 80 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10...80;
• Ск - Емкость коллекторного перехода: не более 400 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 20 дБ;
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 30 МГц
