КТ945Б
Транзисторы КТ945Б кремниевые эпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в переключающих и импульсных устройствах.
Транзисторы КТ945Б выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 20 г.

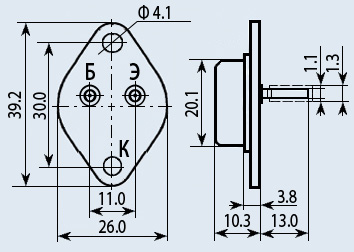

Тип корпуса: КТ-9 (ТО-3).
Технические условия: аА0.336.256 ТУ.
Основные технические характеристики транзистора КТ945Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менне 51 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 150 В (10Ом);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 25 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (150В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 60;
• Ск - Емкость коллекторного перехода: не более 200 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,17 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 1.1 мкс
Транзисторы КТ945Б кремниевые эпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в переключающих и импульсных устройствах.
Транзисторы КТ945Б выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 20 г.
Тип корпуса: КТ-9 (ТО-3).
Технические условия: аА0.336.256 ТУ.
Основные технические характеристики транзистора КТ945Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менне 51 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 150 В (10Ом);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 25 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (150В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 60;
• Ск - Емкость коллекторного перехода: не более 200 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,17 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 1.1 мкс
