КТ925В
Транзисторы КТ925В кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 200...400 МГц при напряжении питания 12,6 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.

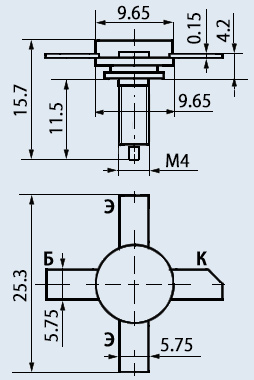

Тип корпуса: КТ-17.
Технические условия: аА0.336.074ТУ.
Основные технические характеристики транзистора КТ925В:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 25 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 450 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 36 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3,5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 3,3 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 8,5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мА (36В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 17;
• Ск - Емкость коллекторного перехода: не более 60 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 3 дБ;
• Рвых - Выходная мощность транзистора: не менее 20 Вт на частоте 320 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 40 пс
