КТ9116А
Транзисторы КТ9116А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в линейных усилителях мощности в схеме ОЭ в диапазоне частот 170...230 МГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 9 г.

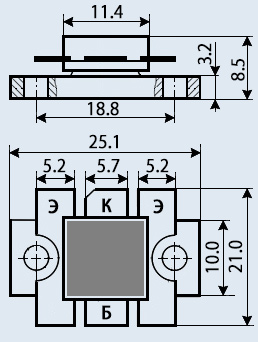

Тип корпуса: КТ-56.
Технические условия: аА0.336.774 ТУ.
Основные технические характеристики транзистора КТ9116А:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 46 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 240 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 55 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 4 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мА (55В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 20;
• Ск - Емкость коллекторного перехода: не более 55 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 25 дБ;
• Рвых - Выходная мощность транзистора: не менее 5 Вт на частоте 225 МГц;
• tрас - Время рассасывания: не более 25 нс
