КТ9104А
Транзисторы КТ9104А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в широкополосных усилителях мощности в полосе частот 350...700 МГц в схеме с общей базой при напряжении питания 29 В.
Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Транзисторы содержат внутреннее LC-звено.
Тип прибора указывается на корпусе.
Масса транзистора не более 10 г.

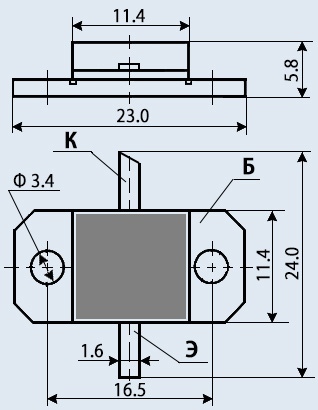

Тип корпуса: КТ-42.
Технические условия: аА0.336.718 ТУ.
Основные технические характеристики транзистора КТ9104А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 600 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1,5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мА (50В);
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 8 дБ
• Рвых - Выходная мощность транзистора: не менее 5 Вт на частоте 700 МГц;
• tрас - Время рассасывания: не более 20 нс
