КТ902А
Транзистор КТ902А кремниевый мезапланарный n-p-n генераторный высокочастотный мощный.
Предназначен для применения в схемах высокочастотных усилителей мощности.
Выпускается в металлостеклянном корпусе с жесткими выводами.
Обозначение типа приводится на корпусе.
Масса транзистора не более 25 г.

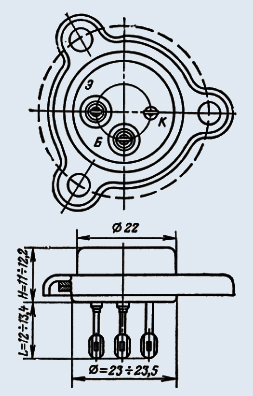

Тип корпуса: КТЮ-3-20.
Технические условия: И93.365.009 ТУ.

Основные технические характеристики транзистора КТ902А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 35 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 65 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мА (70В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
• Ск - Емкость коллекторного перехода: не более 300 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1 Ом;
• Рвых - Выходная мощность транзистора: не менее 20 Вт на частоте 10 МГц
• tвыкл - Время выключения:: не более 450 нс
