КТ859А
Транзистор КТ859А кремниевый мезапланарный структуры n-p-n переключательный.
Предназначен для применения в усилителях и переключающих устройствах.
Корпус пластмассовый с жесткими выводами.
Масса транзистора не более 3 г.

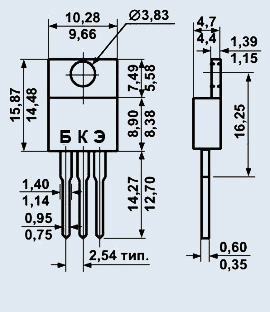

Тип корпуса: КТ-28 (ТО-220).
Технические условия: аА0.336.554 ТУ.

Основные технические характеристики транзистора КТ859А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 40 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 10 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 800 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 10 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 3 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 4 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (800В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,5 Ом;
• tрас - Время рассасывания: не более 3500 нс
