КТ850В
Транзисторы КТ850В кремниевые мезапланарные структуры n-p-n усилительные.
Предназначены для применения в усилителях мощности, переключающих устройствах.
Выпускаются в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2,5 г.

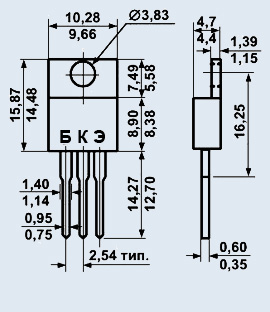

Тип корпуса: КТ-28 (ТО-220).
Технические условия: аА0.336.510 ТУ.

Основные технические характеристики транзистора КТ850В:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 25 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 180 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 3 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 500 мкА (180В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более;
• Ск - Емкость коллекторного перехода: не более 35 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом;
• tрас - Время рассасывания: не более 1500 нс
