КТ8116А
Транзисторы КТ8116А кремниевые эпитаксиально-планарные структуры n-p-n составные усилительные.
Предназначены для применения в усилителях постоянного тока, преобразователях напряжения, ключевых схемах.
Выпускаются в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2,5 г.

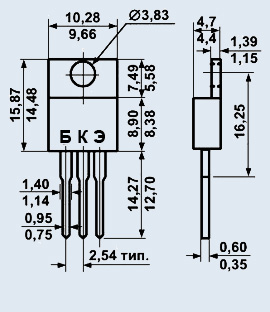

Тип корпуса: КТ-28 (ТО-220).
Технические условия: АДБК.432140.289 ТУ/02.

Основные технические характеристики транзистора КТ8116А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 65 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 100 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 8 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 16 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,2 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 1000;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,7 Ом
