КТ805АМ
Транзисторы кремниевые эпитаксиальные структуры n-p-n переключательные.
Предназначены для применения в выходных каскадах строчной развертки, устройствах зажигания двигателей внутреннего сгорания и других переключающих устройствах.
Транзисторы КТ805АМ, КТ805БМ, КТ805ВМ, КТ805ИМ выпускаются в пластмассовом корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2,5 г.

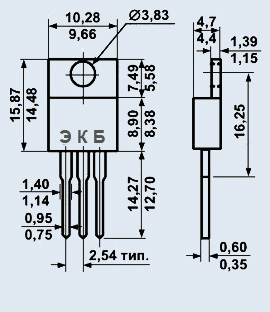

Тип корпуса: КТ-28 (ТО-220).
Технические условия: аА0.336.341ТУ/03.

Основные технические характеристики транзистора КТ805АМ:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 мГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 15 мА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом
