КТ630Г
Транзисторы КТ630Г кремниевые планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях и импульсных устройствах, в схемах управления газоразрядной панелью переменного тока, силовых каскадах ключевых стабилизаторов и преобразователей.
Транзисторы КТ630А, КТ630Б, КТ630В, КТ630Г, КТ630Д, КТ630Е выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Тип прибора указывается в этикетке.
Масса транзистора не более 2 г,

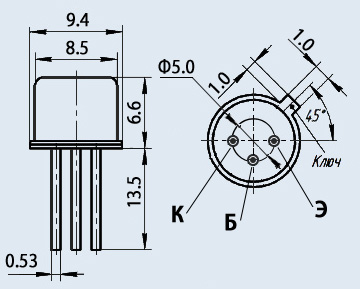

Тип корпуса: КТ-2-7.
Технические условия: аА0.336.146 ТУ.

Основные технические характеристики транзистора КТ630Г:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,8 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 50 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 100 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 7 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1000 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 2000 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА (90В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 120;
• Ск - Емкость коллекторного перехода: не более 15 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом
