КТ606А
Транзисторы КТ606А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах выше 100 МГц при напряжении питания 28 В.

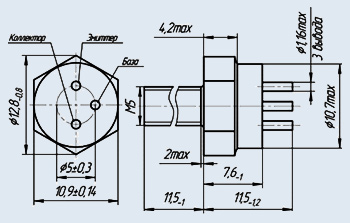

Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 6 г.
Тип корпуса: КТ-4-2.
Технические условия: ЩБ3.365.049 ТУ.

Основные технические характеристики транзистора КТ606А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 2,5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 350 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 400 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 800 мА;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 1,5 мкА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
• Ск - Емкость коллекторного перехода: не более 10 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 5 Ом;
• Рвых - Выходная мощность транзистора: не менее 0,8 Вт на частоте 400 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 10 пс
