КТ504Б
Транзисторы кремниевые планарные структуры n-p-n переключательные.
Транзисторы КТ504А, КТ504Б, КТ504В предназначены для применения в высоковольтных стабилизаторах напряжения и преобразователя, в устройствах управления газоразрядными панелями переменного тока.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора в корпусе не более 2 г.

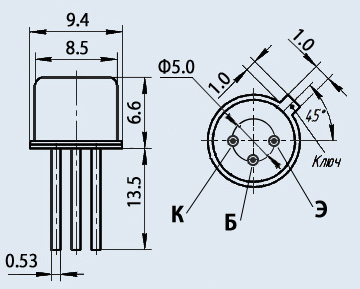

Тип корпуса: КТ-2-7 (TO-39).
Технические условия: аА0.336.682 ТУ.

Основные технические характеристики транзистора КТ504Б:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1 Вт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 200 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 6 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 2 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 15... 100;
• Ск - Емкость коллекторного перехода: не более 30 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом
