КТ382А
Транзисторы КТ382А кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 400 МГц.
Предназначены для применения во входных и последующих каскадах усилителей высокой и сверхвысокой частот.
Выпускаются в металлокерамическом с гибкими полосковыми выводами.
На крышке корпуса наносится условная маркировка цветным кодом:
- КТ382А - две черные точки;
- КТ382Б - две красные точки;
Масса транзистора не более 0,3 г.

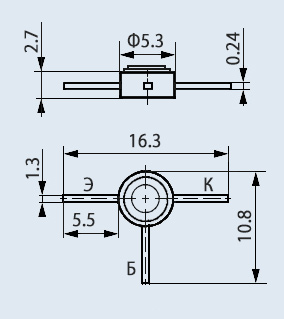

Тип корпуса: КТ-14.
Технические условия: СБ3.365.123 ТУ.
Основные технические характеристики транзистора КТ382А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 1800 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 40 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 330;
• Ск - Емкость коллекторного перехода: не более 2 пФ;
• Кш - Коэффициент шума транзистора: не более 3 дБ на частоте 400 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс
