КТ371А
Транзисторы КТ371А кремниевые эпитаксиально-планарные структуры n-p-n сверхвысокочастотные усилительные с нормированным коэффициентом шума.
Предназначены для применения в усилителях сверхвысоких частот.
Транзисторы 2Т371А, КТ371А выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Транзисторы КТ371АМ выпускаются в металлопластассовом корпусе с гибкими полосковыми выводами.
На крышке корпуса транзистора наносится условная маркировка цветным кодом:
- 2Т371А - одна синяя точка;
- КТ371А - две синие точки;
- КТ371АМ - две полосы.
Масса транзистора не более 0,3 г.

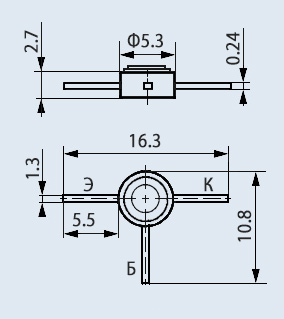

Тип корпуса: КТ-14.
Технические условия: СБ3.365.108 ТУ.
Основные технические характеристики транзистора КТ371А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3000 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 10 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 40 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30...240;
• Ск - Емкость коллекторного перехода: не более 1,2 пФ;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс
