КТ368А9
Транзисторы КТ368А9 кремниевые эпитаксиально-планарные структуры n-p-n усилительные.
Предназначены для использования во входных и последующих каскадах усилителей высокой частоты.
Транзисторы 2Т368А9, 2Т368Б9, КТ368А9, КТ368Б9 выпускаются в миниатюрном пластмассовом корпусе с жесткими выводами.
Тип прибора в миниатюрном пластмассовом корпусе указывается в этикетке.
Масса транзистора не более 0,1 г,

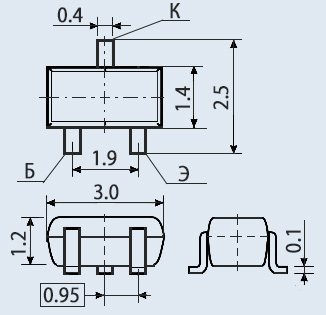

Тип корпуса: КТ-46А.
Технические условия: аА0.336.716 ТУ.
Основные технические характеристики транзистора КТ368А-9:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 900 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 50...300;
• Ск - Емкость коллекторного перехода: не более 1,7 пФ;
• Кш - Коэффициент шума транзистора: не более 3,3 дБ на частоте 60 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 15 пс
