КТ355А
Транзисторы КТ355А кремниевые планарные структуры n-p-n сверхвысокочастотные усилительные с ненормированным коэффициентом шума.
Предназначены для усиления и генерирования электрических сигналов в широком диапазоне частот.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип приборов 2Т355А, КТ355А указывается на корпусе.
Масса транзистора не более 1,2 г.

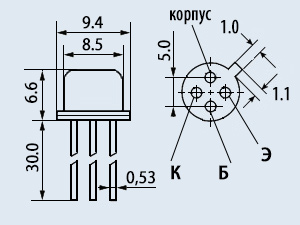

Тип корпуса: КТ-2.
Технические условия: СБ3.365.104 ТУ.
Основные технические характеристики транзистора КТ355А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 225 мВт;
• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 1500 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (3кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 80...300;
• Ск - Емкость коллекторного перехода: не более 2 пФ;
• Кш - Коэффициент шума транзистора: не более 5,5 дБ на частоте 60 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 60 пс
