КТ316ДМ
Транзисторы КТ316ДМ кремниевые эпитаксиально-планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях высокой частоты (КТ316ГМ, КТ316ДМ) и переключающих устройствах (КТ316АМ, КТ316БМ, КТ316ВМ).
Выпускаются в пластмассовом корпусе с гибкими выводами.
Маркировка указывается на корпусе в сокращенном виде: 316А, 316Б, 316В, 316Г, 316Д.
Масса транзистора не более 0,5 г.

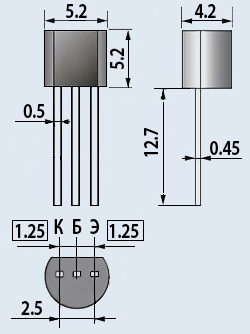

Тип корпуса: КТ-26.
Технические условия: СБ0.336.030 ТУ.
Основные технические характеристики транзистора КТ316ДМ:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 800 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 10 В (3кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 60... 300;
• Ск - Емкость коллекторного перехода: не более 3 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
