КТ313А1
Транзисторы КТ313А1 кремниевые, эпитаксиально-планарные структуры p-n-p универсальные.
Предназначены для применения в усилителях высокой частоты и переключающих устройствах.
Транзисторы КТ313А1, КТ313Б1, КТ313В1, КТ313Г1 выпускаются в пластмассовом корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,3 г.

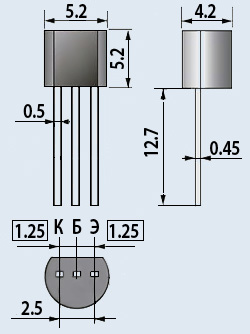

Тип корпуса: КТ-26.
Технические условия: аА0.336.131 ТУ.
Основные технические характеристики транзистора КТ313А-1:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 300 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 350 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 30... 120;
• Ск - Емкость коллекторного перехода: не более 12 пФ
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 3,3 Ом
