КТ3128А
Транзисторы кремниевые эпитаксиально-планарные структуры p-n-p усилительные с ненормированным коэффициентом шума.
Предназначены для применения в селекторах телевизионных каналов с автоматической регулировкой усиления.

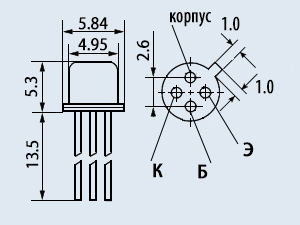

Транзистор КТ3128А выпускается в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Транзистор КТ3128А9 выпускается в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается в этикетке.
Масса транзистора в металлостеклянном корпусе не более 0,4 г, в пластмассовом корпусе не более 0,1 г.
Тип корпуса: КТ-1-12.
Технические условия: аА0.336.430 ТУ.
Основные технические характеристики транзистора КТ3128А:
• Структура транзистора: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 800 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 20 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 15... 150
