КТ3120А
Транзисторы КТ3120А кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 400 МГц.
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.
Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Тип прибора указывается в этикетке.
На крышке корпуса наносится условная маркировка цветными точками:
  - 2Т3120А - одна белая;
  - КТ3120А - две белые.
Масса транзистора не более 0,3 г.

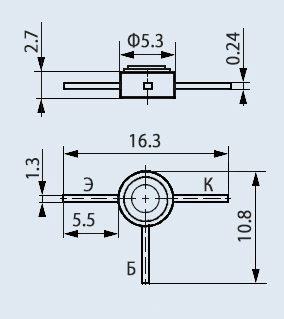

Тип корпуса: КТ-14.
Технические условия: аА0.336.286 ТУ.

Основные технические характеристики транзистора КТ3120А:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 1800 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: более 40;
• Ск - Емкость коллекторного перехода: не более 2 пФ;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 8 пс
