2Т976А
Транзисторы 2Т976А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах до 1000 МГц в схемах с общей базой при напряжении питания 28 В.

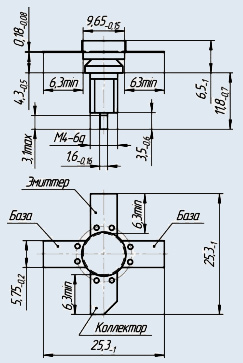

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Внутри корпуса имеется согласующее LС-звено.
Тип прибора указывается на корпусе.
Масса транзистора не более 5 г.
Тип корпуса: КТ-17.
Технические условия: аА0.339.303 ТУ.

Основные технические характеристики транзистора 2Т976А:
• Структура транзистора: n-p-n;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 75 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 750 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 6 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 60 мА (50В);
• Ск - Емкость коллекторного перехода: не более 70 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 2 дБ;
• Рвых - Выходная мощность транзистора: не менее 60 Вт на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 25 пс
