ГТ701А
Транзистор ГТ701А германиевый сплавной структуры p-n-p универсальный.
Предназначен для применения в системах зажигания двигателей внутреннего сгорания, а также в преобразователях напряжения.
Допускается применять в условиях импульсных перегрузок по напряжению и мощности.

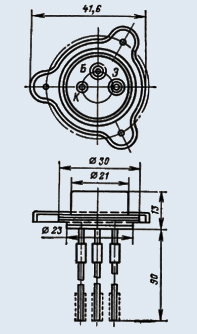

Выпускается в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Тип прибора указан на корпусе.
Масса транзистора не более 25 г.
Масса крепежного фланца не более 7,5 г.

Основные технические характеристики транзистора ГТ701А:
• Структура: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;
• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 0,05 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 55 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 6 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10
