ГТ346А
Транзисторы ГТ346А германиевые эпитаксиально-планарные структуры p-n-p усилительные с нормированным коэффициентом шума на частотах 800 и 200 МГц.
Предназначены для применения в селекторах телевизионных каналов метрового и дециметрового диапазонов длин волн с автоматической регулировкой усиления.

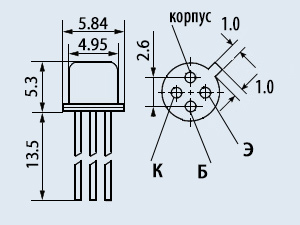

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 1 г.
Технические условия: ПЖ0.336.021 ТУ.
Основные технические характеристики транзистора ГТ346А:
• Структура: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 50 мВт;
• Fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 700 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 20 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 0,3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА при 20 В;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10...150 при 5В, 3мА;
• Ск - Емкость коллекторного перехода: не более 1,3 пФ при 5В;
• Кш - Коэффициент шума транзистора: не более 6 дБ на частоте 800 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 3 пс
