ГТ313А
Транзисторы ГТ313А германиевые диффузионно-сплавные структуры p-n-p универсальные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.

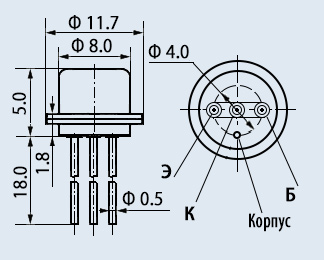

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.
Технические условия: ЖК3.365.162 ТУ.
Основные технические характеристики транзистора ГТ313А:
• Структура: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• Fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 300 МГц;
• Uкбо - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 0,7 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА при 12В;
• h21э - Коэффициент обратной связи по напряжению транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 10...230 при 5В; 5мА;
• Ск - Емкость коллекторного перехода: не более 2,5 пФ при 5В;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 4,6 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 75 пс
Транзисторы ГТ313А германиевые диффузионно-сплавные структуры p-n-p универсальные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.
Технические условия: ЖК3.365.162 ТУ.
Основные технические характеристики транзистора ГТ313А:
• Структура: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 100 мВт;
• Fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 300 МГц;
• Uкбо - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;
• Uэбо - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 0,7 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА при 12В;
• h21э - Коэффициент обратной связи по напряжению транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 10...230 при 5В; 5мА;
• Ск - Емкость коллекторного перехода: не более 2,5 пФ при 5В;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 4,6 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 75 пс
