2Т929А
Транзисторы 2Т929А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах более 50 МГц при напряжении питания 8 В.

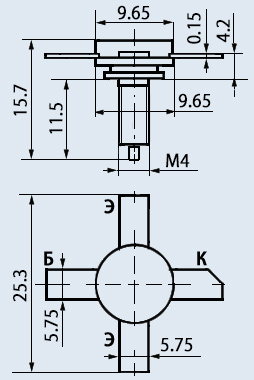

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.
Тип корпуса: КТ-17.
Технические условия: аА0.339.021 ТУ.
Основные технические характеристики транзистора 2Т929А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 6 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 300 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 30 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,8 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 1,5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 5 мА (30В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 25;
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 10 дБ;
• Рвых - Выходная мощность транзистора: не менее 2 Вт на частоте 175 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 25 пс
Транзисторы 2Т929А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах более 50 МГц при напряжении питания 8 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.
Тип корпуса: КТ-17.
Технические условия: аА0.339.021 ТУ.
Основные технические характеристики транзистора 2Т929А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 6 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 300 МГц;
• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 30 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,8 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 1,5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 5 мА (30В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 25;
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 10 дБ;
• Рвых - Выходная мощность транзистора: не менее 2 Вт на частоте 175 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 25 пс
