2Т916А
Транзисторы 2Т916А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты, автогенераторах на частотах 0,2...1 ГГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.

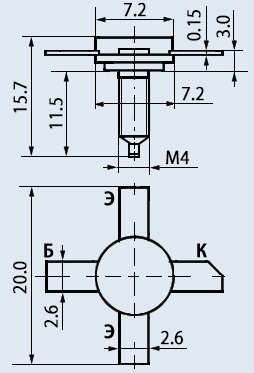

Тип корпуса: КТ-16-2.
Технические условия: аА0.339.136 ТУ.

Основные технические характеристики транзистора 2Т916А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 1100 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 55 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3,5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (55В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 35;
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 2,25 дБ;
• Рвых - Выходная мощность транзистора: не менее 20 Вт на частоте 1 ГГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 10 пс
