2Т984Б
Транзисторы 2Т984Б кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в импульсных усилителях мощности класса С в схеме с общей базой в диапазоне частот 720...820 МГц при напряжении питания 50 В.
Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Транзисторы содержат внутренние согласующие LC-звенья.
Тип прибора указывается на корпусе.
Масса транзистора не более 7 г.

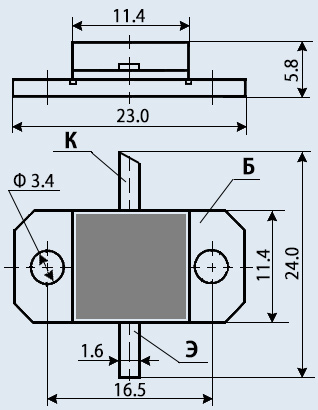

Тип корпуса: КТ-42.
Технические условия: аА0.339.374 ТУ.
Основные технические характеристики транзистора 2Т984Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 4,7 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 600 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 65 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк и max - Максимально допустимый импульсный ток коллектора: 16 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 80 мА (65В);
• Ск - Емкость коллекторного перехода: не более 80 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 4 дБ;
• Рвых - Выходная мощность транзистора: не менее 250 Вт на частоте 820 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 20 пс
