2Т980Б
Транзисторы 2Т980Б кремниевые эпитаксиально-планарные структуры n-p-n усилительные линейные.
Предназначены для применения в широкополосных усилителях мощности: 2Т980А, КТ980А в диапазоне частот 1,5...30 МГц, 2Т980Б, КТ980Б в диапазоне частот 30...80 МГц при напряжении питания 50 В.

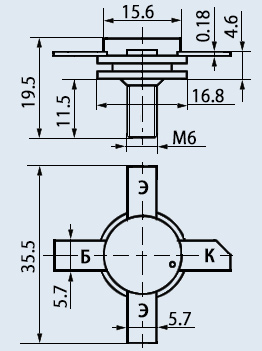

Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 15 г.
Тип корпуса: КТ-19.
Технические условия: аА0.339.347 ТУ.
Основные технические характеристики транзистора 2Т980Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 300 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 150 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 450 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 5 дБ;
• Рвых - Выходная мощность транзистора: не менее 250 Вт на частоте 80 МГц
