2Т948Б
Транзисторы 2Т948Б кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 0,7...2,3 ГГц в схеме с общей базой.
Выпускаются в металлокерамическом корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.

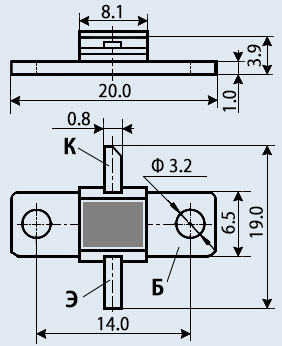

Тип корпуса: КТ-54.
Технические условия: аА0.339.205ТУ.

Основные технические характеристики транзистора 2Т948Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 20 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менне 1950 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 2 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1,25 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 2,5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мА (45В);
• Ск - Емкость коллекторного перехода: не более 17 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 3 дБ;
• Рвых - Выходная мощность транзистора: не менее 8 Вт на частоте 2 ГГц
