2Т947А
Транзисторы 2Т947А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах 0,1...1,5 МГц при напряжении питания 27 В.
Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 35 г.

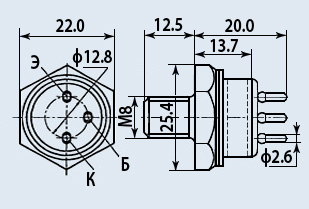

Тип корпуса: КТ-5 (ТО-63).
Технические условия: аА0.339.118 ТУ.
Основные технические характеристики транзистора 2Т947А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 200 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 75 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 50 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 100 мА (100В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10...80;
• Ск - Емкость коллекторного перехода: не более 850 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 10 дБ;
• Рвых - Выходная мощность транзистора: не менее 250 Вт на частоте 1,5 МГц
