2Т928А
Транзисторы 2Т928А кремниевые эпитаксиально-планарные структуры n-p-n импульсные.
Предназначены для применения в импульсных и переключающих устройствах.
Выпускаются в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Масса транзистора не более 3 г.

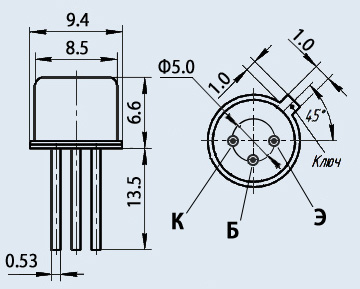

Тип корпуса: КТ-2-7.
Технические условия: Я53.365.034 ТУ.
Основные технические характеристики транзистора 2Т928А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,4 Вт;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 2 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 300 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 0,8 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 1,2 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 100;
• Ск - Емкость коллекторного перехода: не более 10 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 3,3 Ом;
• tрас - Время рассасывания: не более 250 нс
