2Т836А
Транзисторы кремниевые планарные структуры p-n-p переключательные.
Предназначены для применения в переключающих устройствах, усилителях мощности, источниках вторичного электропитания.
Транзисторы 2Т836А, 2Т836Б, 2Т836В, 2Т836Г выпускаются в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Транзистор 2Т836А-5 выпускается в виде неразделенных кристаллов на пластине с контактными площадками для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора в металлическом корпусе не более 2 г, кристалла не более 0,0058 г.

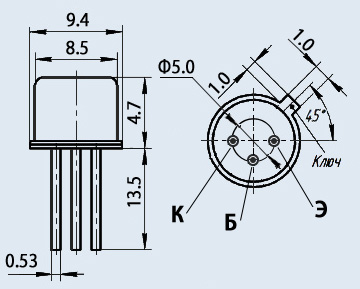

Тип корпуса: КТ-2-7 (TO-39).
Технические условия: аА0.339.164 ТУ.
Основные технические характеристики транзистора 2Т836А:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 90 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 3 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мкА (300В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 100;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,3 Ом
