2Т830А
Транзисторы 2Т830А кремниевые мезаэпитаксиально-планарные структуры p-n-p.
Предназначены для применения в усилителях мощности, источниках вторичного электропитания, преобразователях.

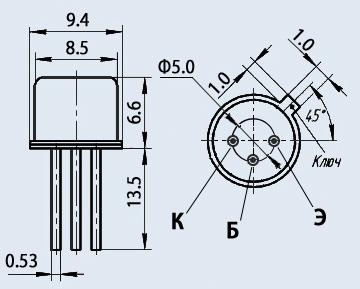

Корпус транзистора 2Т830А, 2Т830Б, 2Т830В, 2Т830Г металлический со стеклянными изоляторами и гибкими выводами.
Масса транзистора не более 2 г.
Тип корпуса: КТ-2-7 (TO-39).
Технические условия: аА0.339.139 ТУ.
Основные технические характеристики транзистора 2Т830А:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 35 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 4 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мкА (35В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 25;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,2 Ом
Транзисторы 2Т830А кремниевые мезаэпитаксиально-планарные структуры p-n-p.
Предназначены для применения в усилителях мощности, источниках вторичного электропитания, преобразователях.
Корпус транзистора 2Т830А, 2Т830Б, 2Т830В, 2Т830Г металлический со стеклянными изоляторами и гибкими выводами.
Масса транзистора не более 2 г.
Тип корпуса: КТ-2-7 (TO-39).
Технические условия: аА0.339.139 ТУ.
Основные технические характеристики транзистора 2Т830А:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 35 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 4 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 100 мкА (35В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 25;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,2 Ом
