2Т625АМ-2
Транзисторы 2Т625АМ-2 кремниевые эпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в импульсных устройствах герметизированной аппаратуры.

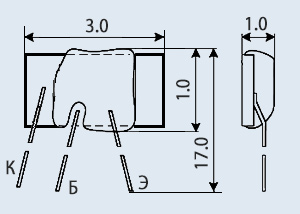

Бескорпусные с защитным покрытием и гибкими выводами.
Тип прибора указывается в этикетке.
Масса транзисторов не более 0,04 г.
Технические условия: Я53.365.022-03 ТУ.
Основные технические характеристики транзистора 2Т625АМ-2:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 1 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 1000 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мкА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30... 120;
• Ск - Емкость коллекторного перехода: не более 9 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 1,3 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 60 пс
