2Т506А
Транзисторы кремниевые планарные структуры n-p-n переключательные.
Предназначены для применения в переключающих устройствах, импульсных модуляторах, преобразователях, линейных стабилизаторах напряжения.
Транзисторы 2Т506А, 2Т506Б выпускаются в металлическом корпусе со стеклянными изоляторами и гибкими выводами.
Тип прибора указывается на корпусе.
Транзистор 2Т506А-5 выпускается в виде неразделенных кристаллов с контактными площадками на пластине для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора в металлическом корпусе не более 2 г, кристалла не более 0,0066 г.

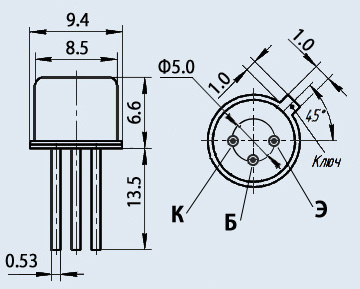

Тип корпуса: КТ-2-7 (TO-39).
Технические условия: аА0.339.318 ТУ.
Основные технические характеристики транзистора 2Т506А:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 0,8 Вт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 10 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 800 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 5 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА;
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 30... 150;
• Ск - Емкость коллекторного перехода: не более 40 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 Ом
