2Т301Г
Транзисторы 2Т301Г кремниевые планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях и генераторах.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,5 г.

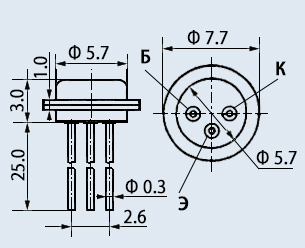

Тип корпуса: КТЮ-3-1.
Технические условия: ЩБ3.365.007 ТУ.
Основные технические характеристики транзистора 2Т301Г:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 30 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 10... 32;
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 300 Ом
Транзисторы 2Т301Г кремниевые планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях и генераторах.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 0,5 г.
Тип корпуса: КТЮ-3-1.
Технические условия: ЩБ3.365.007 ТУ.
Основные технические характеристики транзистора 2Т301Г:
• Структура транзистора: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 30 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 30 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА;
• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 10... 32;
• Ск - Емкость коллекторного перехода: не более 20 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 300 Ом
