1Т311Б
Транзисторы 1Т311Б германиевые планарные структуры n-p-n универсальные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.

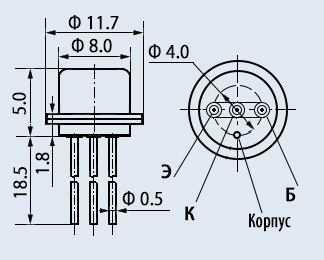

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 2 г.
Технические условия: ЖК3.365.158 ТУ.
Основные технические характеристики транзистора 1Т311Б:
• Структура: n-p-n
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• Fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: более 300 МГц;
• Uкбо - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 12 В;
• Uэбо - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 2 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 30...180 при 3В; 5мА;
• Ск - Емкость коллекторного перехода: не более 2,5 при 5В пФ ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 20 Ом;
• Кш - Коэффициент шума транзистора: не нормируется
