КП313Б
Транзисторы КП313Б кремниевые диффузионно-планарные полевые с изолированным затвором и каналом n-типа.
Предназначены для применения в усилителях высокой и низкой частот с высоким входным сопротивлением.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 1 г.

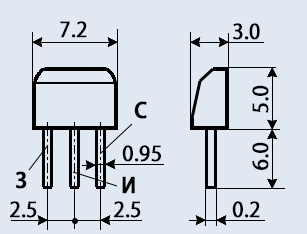

Тип корпуса: КТ-13.
Технические условия: аА0.336.118 ТУ.

Основные технические характеристики транзистора КП313Б:
• Структура транзистора: с изолированным затвором и n-каналом;
• Рси max - Рассеиваемая мощность сток-исток: 75 мВт;
• Uзи отс - Напряжение отсечки транзистора - напряжение между затвором и истоком: не менее 6 В;
• Uси max - Максимальное напряжение сток-исток: 15 В;
• Uзс max - Максимальное напряжение затвор-сток: 15 В;
• Uзи max - Максимальное напряжение затвор-исток: 10 В;
• Iс - Ток стока (постоянный): 15 мА
• S - Крутизна характеристики: 4,5... 10,5 мА/В (10В; 5мА);
• С11и - Входная емкость транзистора - емкость между затвором и истоком: не более 7 пФ;
• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 0,9 пФ;
• Ку.р - Коэффициент усиления по мощности: не менее 10 дБ на частоте 250 МГц;
• Кш - Коэффициент шума транзистора: не более 7.5 дБ на частоте 250 МГц;
• fр - рабочая частота транзистора: 300 МГц
