2Т9161АС
Транзисторная сборка 2Т9161АС из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначена для применения в двухтактных импульсных усилителях мощности и генераторах в схеме с общей базой в диапазоне частот 200...500 МГц при напряжении питания 45 В.

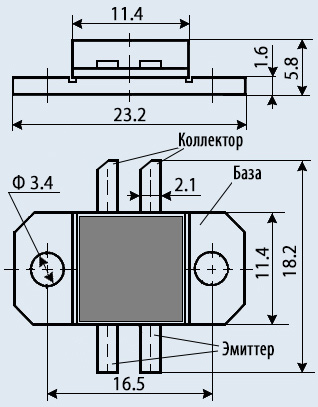

Выпускается в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса сборки не более 7 г.
Тип корпуса: КТ-44.
Технические условия: АЕЯР.432150.093 ТУ.

Основные технические характеристики транзистора 2Т9161АС:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 700 Вт;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 25 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 280 мА (60В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 20;
• Ку.р. - Коэффициент усиления мощности: не менее 7 дБ на частоте 0,5 ГГц;
• Рвых - Выходная мощность транзистора: не менее 500 Вт на частоте 0,5 ГГц
