КТ9155Б
Транзисторная сборка КТ9155Б из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных линейных транзисторов.
Предназначены для применения в двухтактных широкополосных усилителях мощности класса АВ в схеме с общей базой в диапазоне частот 150...860 МГц при напряжении питания 28 В.

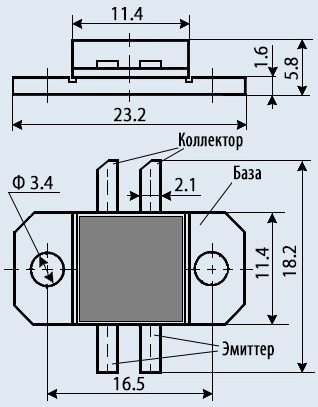

Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 10 г.
Тип корпуса: КТ-44.

Основные технические характеристики транзистора КТ9155Б:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 100 Вт;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 25 мА (50В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 35 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 6 дБ на частоте 860 МГц;
• Рвых - Выходная мощность транзистора: не менее 50 Вт на частоте 860 МГц
