КТ9152А
Транзисторная сборка КТ9152А из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначена для применения в широкополосных двухтактных усилителях мощности в режиме класса АВ в схеме с общим эмиттером в диапазоне частот 470...860 МГц при напряжении питания 28 В.
В цепях эмиттеров включены балластные сопротивления.

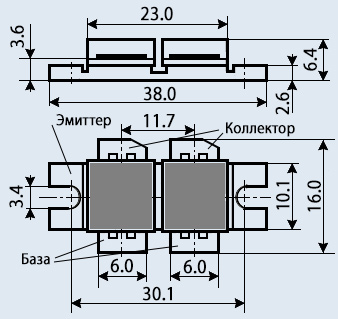

Выпускается в металлокерамическом корпусе с полосковыми выводами.
Тип сборки указывается на корпусе.
Масса сборки не более 20 г.
Тип корпуса: КТ-82.
Технические условия: АДБК.432153.007 ТУ.

Основные технические характеристики транзистора КТ9152А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 246 Вт;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 55 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 24 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 200 мА (55В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 100 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 6 дБ на частоте 860 МГц;
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 860 МГц
