КТ9151А
Сборка КТ9151А состоит из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных линейных транзисторов.
Предназначена для применения в линейных усилителях мощности класса АВ в схеме с общим эмиттером в диапазоне частот 48...230 МГц при напряжении питания 28 В.
В цепях эмиттеров включены балластные сопротивления.

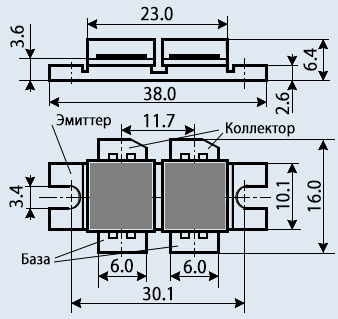

Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 20 г.
Тип корпуса: КТ-82.
Технические условия: АДБК.432153.009 ТУ.

Основные технические характеристики транзистора КТ9151А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 280 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 230 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 55 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 33 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 150 мА (55В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 10;
• Ск - Емкость коллекторного перехода: не более 350 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 7 дБ;
• Рвых - Выходная мощность транзистора: не менее 200 Вт на частоте 230 МГц
