2Т9101АС
Сборки 2Т9101АС из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначены для применения в двухтактных широкополосных усилителях мощности в диапазоне частот 350...700 МГц в схеме с общей базой при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с полосковыми выводами.
Сборка содержит внутренние согласующие LС-звенья для каждого транзистора.
Тип сборки указывается на корпусе.
Масса сборки не более 7 г.

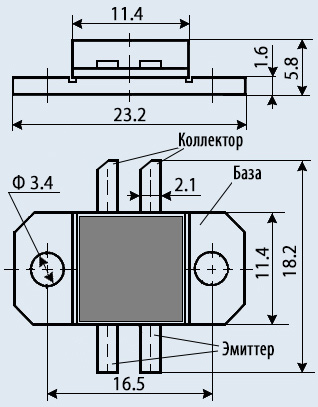

Тип корпуса: КТ-44.
Технические условия: аА0.339.523 ТУ.
Основные технические характеристики 2Т9101АС:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 130 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 350 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 7 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 30 мА (50В);
• Ск - Емкость коллекторного перехода: не более 150 пФ;
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 700 МГц;
• tрас - Время рассасывания: не более 45 нс
