2ТС622Б
Транзисторные матрицы 2ТС622А, 2ТС622Б, КТС622А, КТС622Б, состоящие из четырех электрически изолированных кремниевых эпитаксиально-планарных структуры p-n-p переключающих сверхвысокочастотных транзисторов.
Предназначены для применения в быстродействующих импульсных и переключающих устройствах.
Выпускаются в металлокерамическом корпусе с гибкими выводами.
Тип матрицы указывается на корпусе.
Масса матрицы не более 0,4 г.

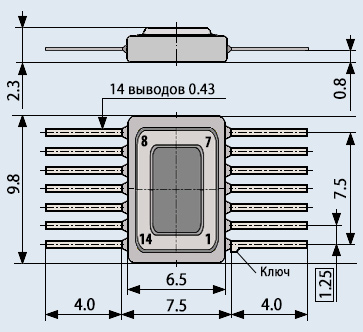

Тип корпуса: 401.14-6.
Технические условия: И93.456.001 ТУ.

Основные технические характеристики транзисторной сборки 2ТС622Б:
• Структура транзисторной сборки: p-n-p;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 200 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 35 В (1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 400 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 600 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 10 мкА (45В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 25...150;
• Ск - Емкость коллекторного перехода: не более 15 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 3,25 Ом;
• tрас - Время рассасывания: не более 200 нс
